TECHNIQUES
ALIMENTATION ELECTRIQUE

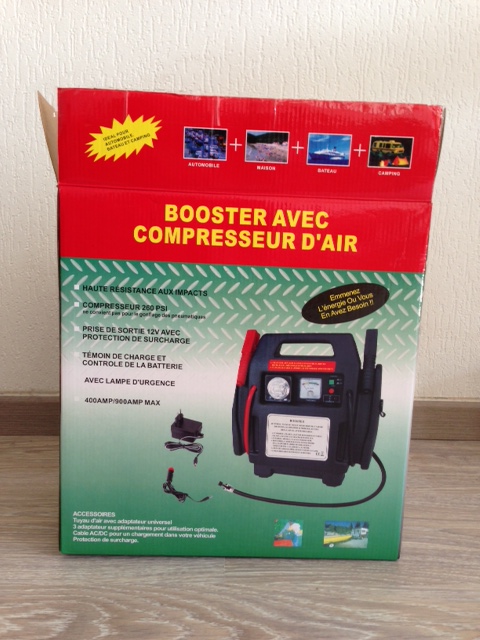

Une bonne idée si vous êtes sur le terrain loin de toute connexion électrique, d'utiliser un booster de chez Norauto prix environ 28€ à 35€ délivrant 12V.......
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
AUTOGUIDAGE

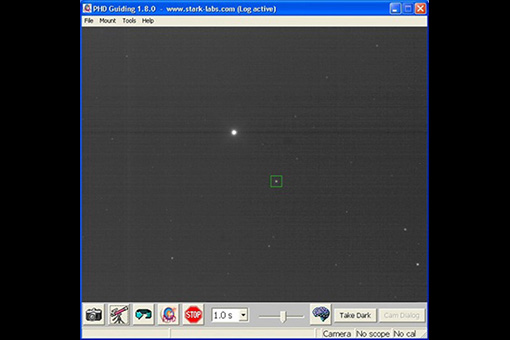

A mon
avis PHDGuiding est l'un des meilleurs logiciels d'autoguidage actuellement disponible. Il est gratuit, super simple d'utilisation et sup
porte un grand nombre de caméras et montures. Je l'utilise depuis quelques mois et j'en suis très content.
Site officiel de PHDGuiding Téléchargement direct

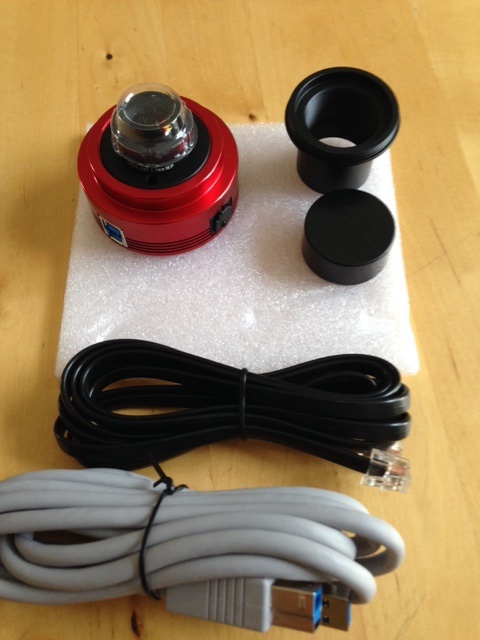

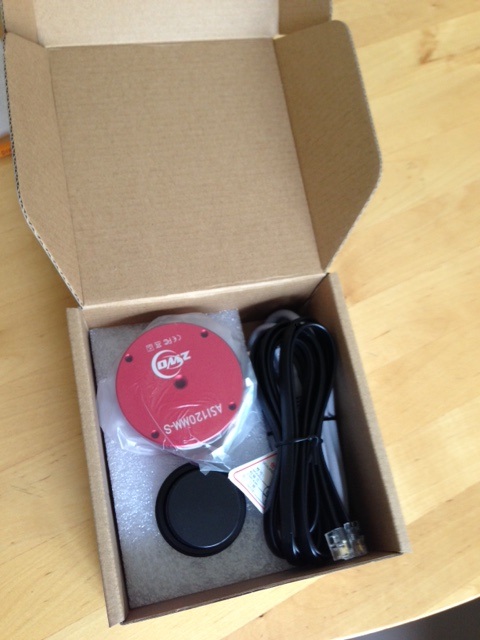

Caméra monochrome CCD ZWO ASI 120 MM-S USB3.0
Petite dernière arrivée sur le marché, et à la maison !
A première vue ça a l’air sérieux, bonne qualité au niveau matériel et matériaux employés !
Après l’avoir déballée installation des drivers en allant sur leur site c’est conseillé, mise à jour des derniers pilotes, branchement avec le câble de très bonne qualité USB3.0, et premiers essaies, ça fonctionne, d’habitude y a toujours des problèmes mais la aucun ! une belle qualité d’image .
Compatible avec PHD guiding je l’ai essayé ! mais pas encore en autoguidage.
Voici quelques conseils techniques données par le constructeur :
Le capteur monochrome de la caméra ZWO ASI 120MM-S compte 1,2 millions de pixels (1280 x 960 pixels) dont l'usage est particulièrement destiné à l'imagerie planétaire et à l'autoguidage.
En mode planétaire, sa résolution atteint la cadence de 60 images / seconde à la résolution de 1280 x 960 pixels.
Cette vitesse d'acquisition peut être poussée à 133 images / seconde si on l'utilise en mode plus faible résolution (640 x 480 pixels).
Pour l'autoguidage, la caméra est équipée d'un port au standard ST4, adaptable sur un très grand nombre de montures du commerce.
L'ASI 120MM-S possède un filetage d'entrée de type M42 femelle, mais un convertisseur mécanique M42 vers les coulants 31,75 mm et 50,8 mm mâles est livré avec la caméra, pour l'adapter dans les portes-oculaires standards des télescopes et lunettes du marché.
Un cordon USB de 2m de longueur et un cordon d'autoguidage au protocole ST4 font également partie du lot.

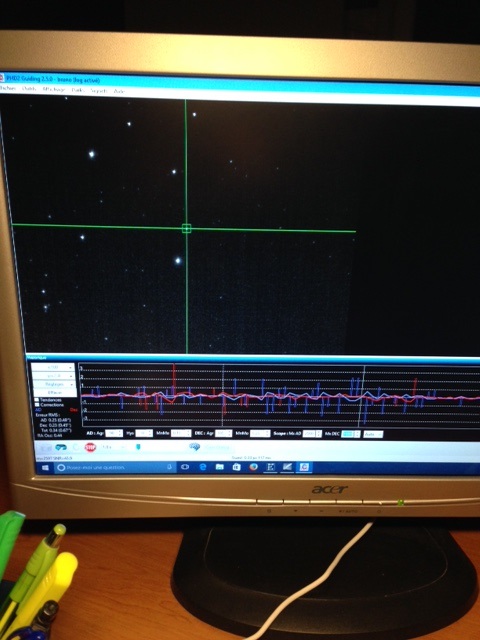

Autoguidage Caméra CCD ZWO ASI 120MM-S
Les essaies de guidage avec cette caméra sont tout a fait remarquables tant au niveau de la sensibilité de l'image que de l'erreur périodique , recentrage rapide de l'étoile à condition de faire les bons réglages dans le menu .

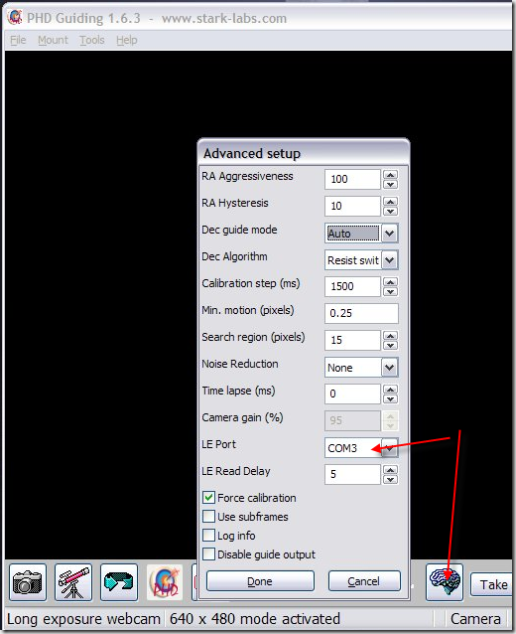

PARAMETRE PHD GUIGING
Si on vise le nord vous remarquez qu'il est difficile à PHD guiding de calibrer le suivi, voir pas du tout , en fait les étoiles ne bougent pas suffisament et le programme ne peut effectuer son travail normalement , c'est pour cela que je suis passé dans paramètre calibration step de 1000 à 3000 .
ncernant les itérations je laisse 1s et rarement 0.5s .

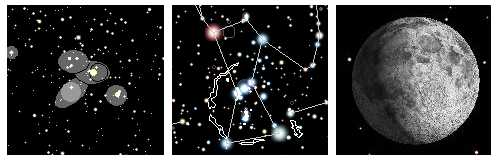

PLANETARIUM
On connaissait Google Earth pour visionner la terre vue du ciel, maintenant avec Stellarium, vous pourrez admirer le ciel depuis la terre. Les passionnés d'astronomie peuvent se réjouir ce logiciel recense des centaines de milliers d'étoiles ...
Telecharger Stellarium
CARTE DU CIEL
: Cartes du Ciel est très complet pour l'étude du positionnement des planètes et des étoiles au fil de l'année. Avec ses nombreuses options, Cartes du Ciel présente plusieurs bases de données reconnues pour construire une carte du ciel répondant à vos besoins d'observation. Les paramètres disponi
bles pour configurer votre observation sont très nombreux, ce qui assure une multitude de possibilités et d'interactions. Cartes du Ciel va chercher automatiquement les catalogues de données nécessaires à l'affichage de votre choix, pour une utilisation simple et intuitive bien plus puissante qu'un simple outil de planétarium. Les étoiles, nébuleuses et planètes bougent et évoluent au fil du temps, je peux connecter ma monture EQ6 PRO grace au programme ASCOM il n'y a plus qu'à choisir un objet sur la carte on clic et la lunette vient se positionner pilpoil sur l'astre !
Lien ...
http://www.ap-i.net/skychart/fr/start
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
T

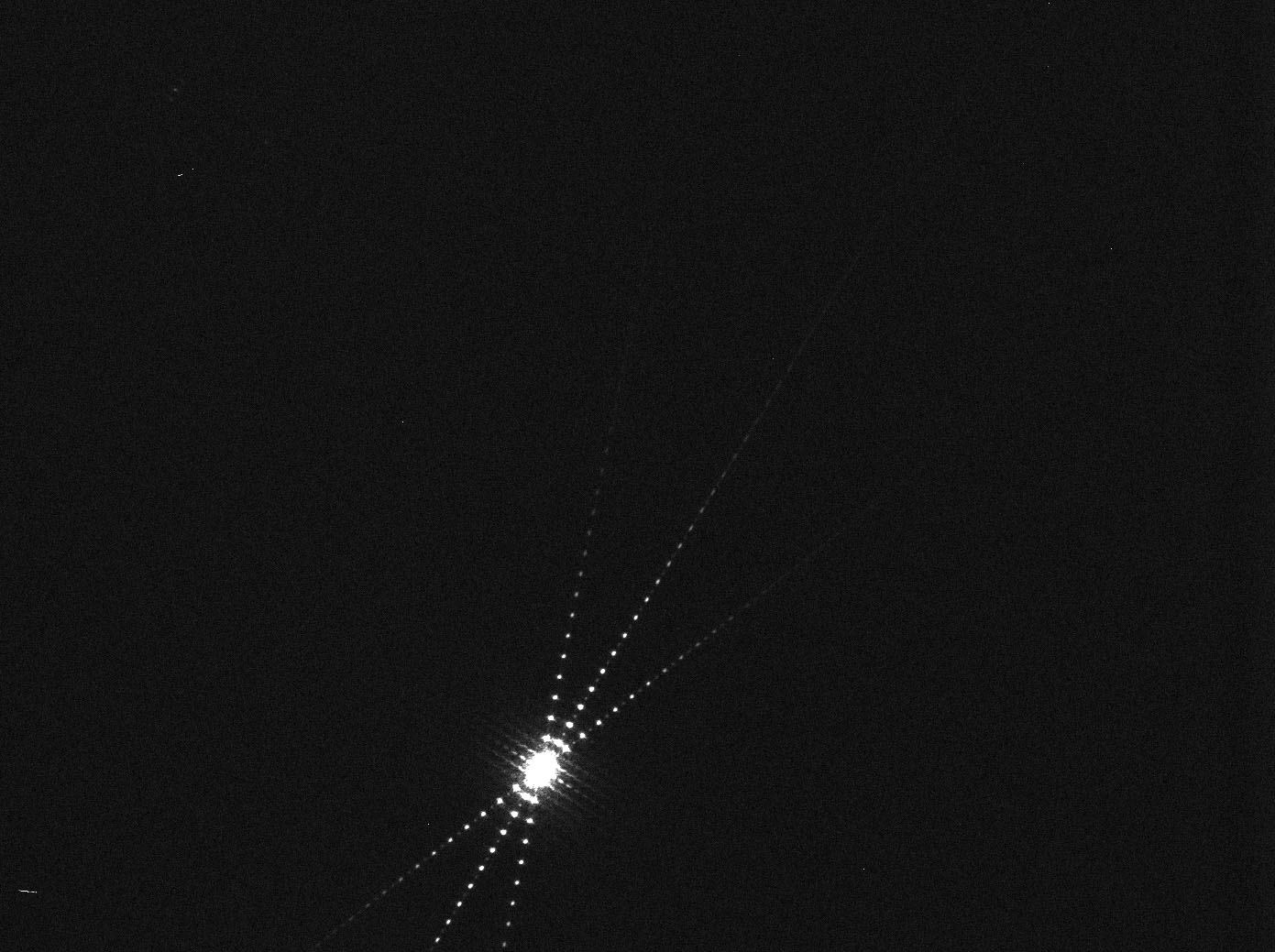

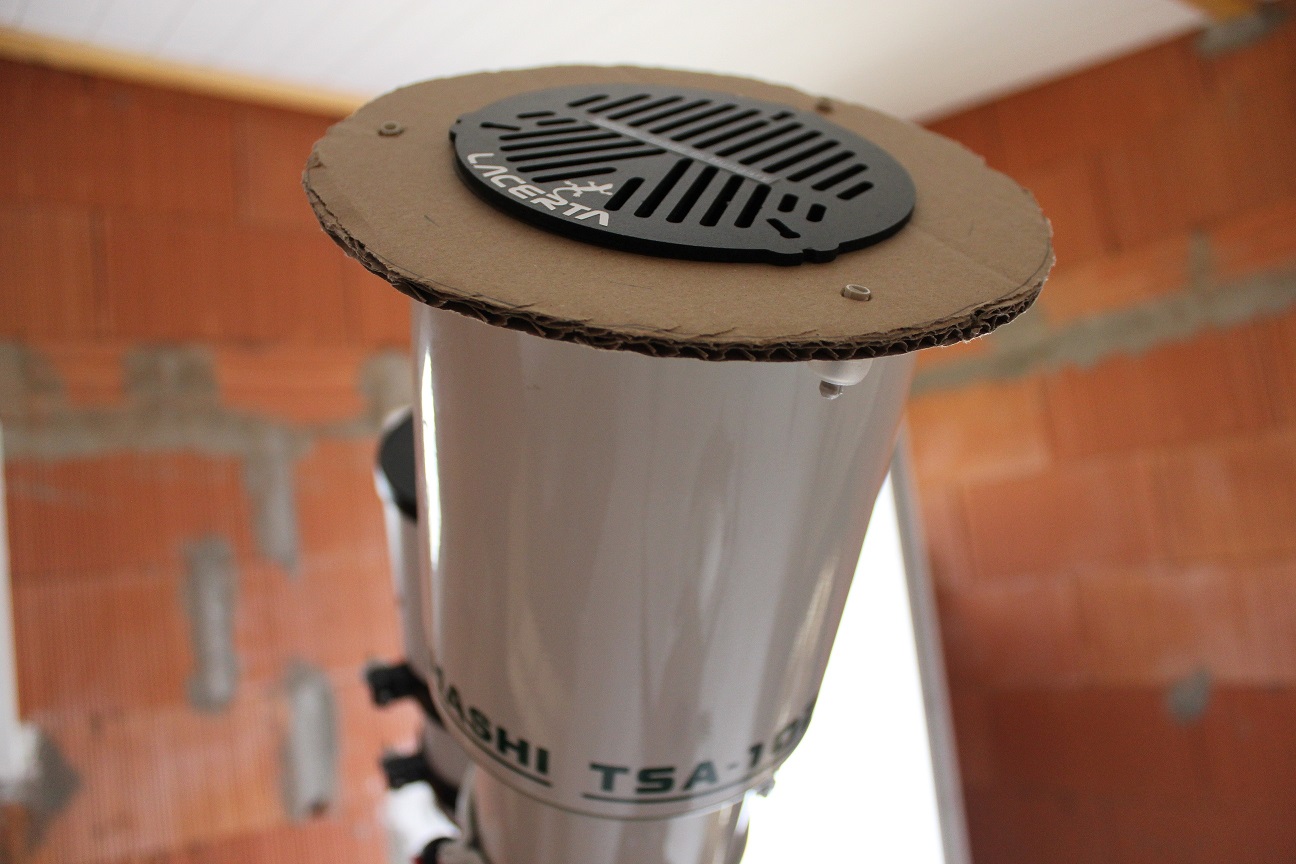

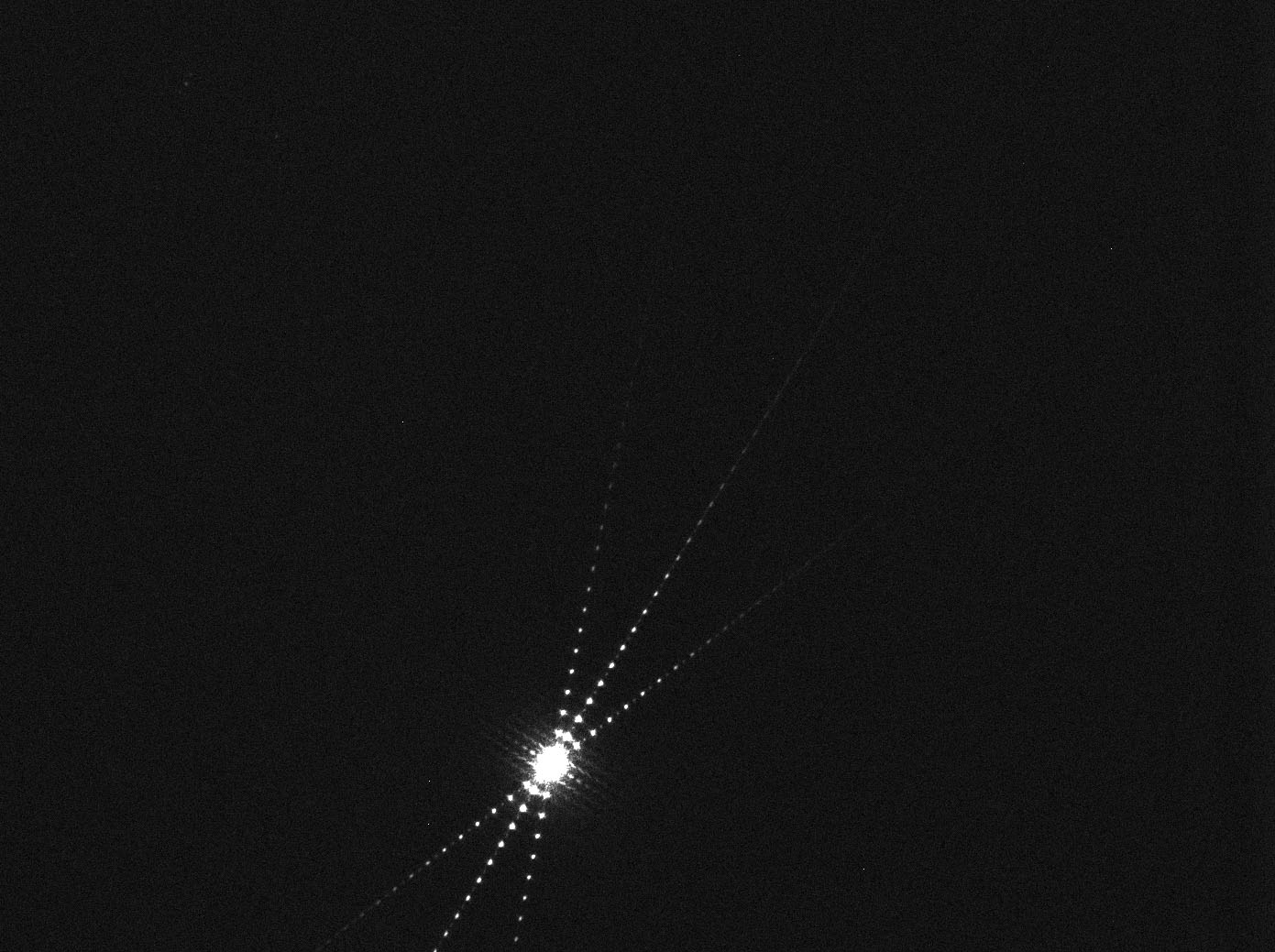

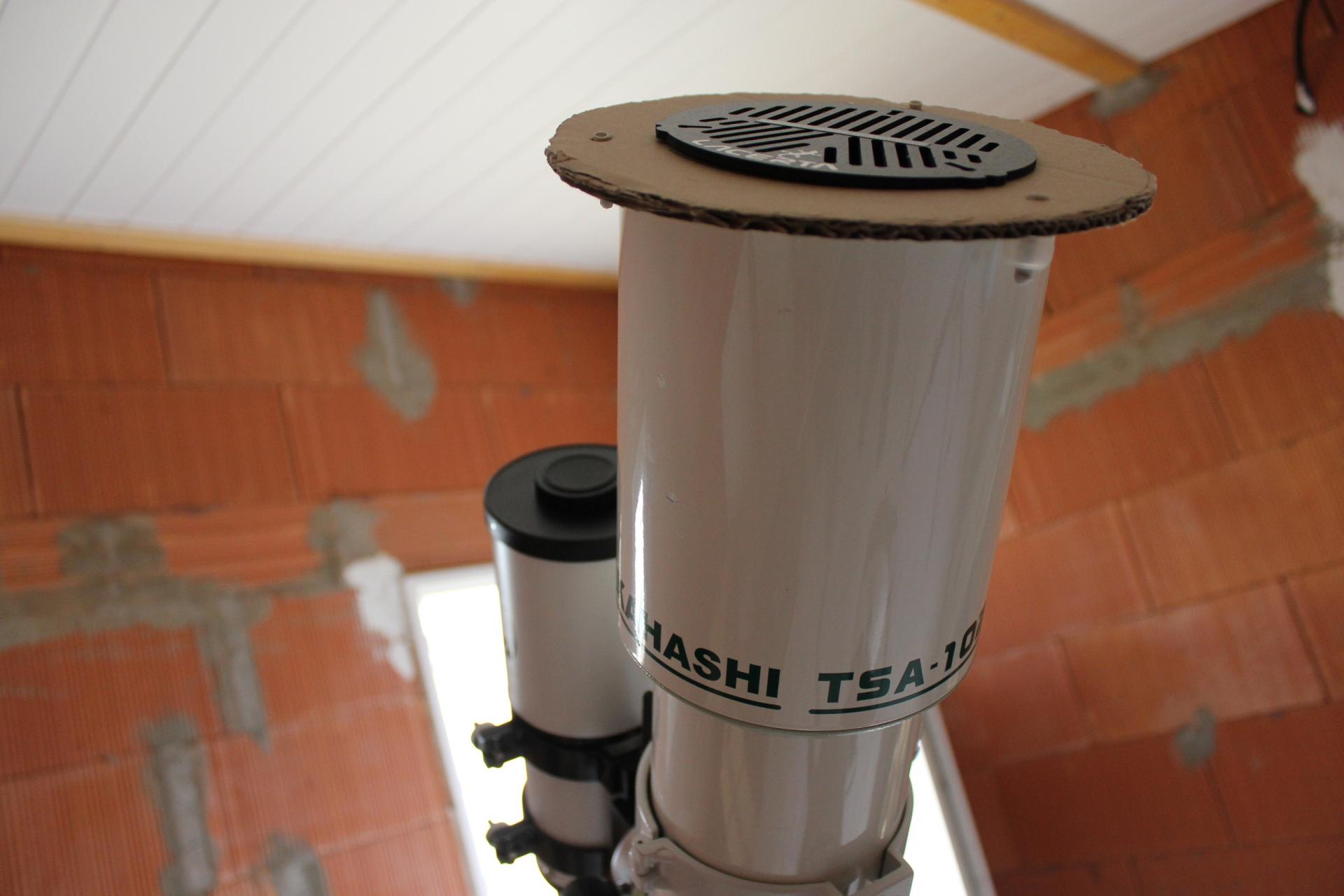

Mise au point avec le masque de bahtinov
une fois le masque posé sur le devant de l'instrument il faut viser une étoile brillante de préférence , puis ajuster de manière à ce que le trait du milieu soit bien à égale distance des deux autres ( exemple de ma soiréee du 22/04/2014). Mise au point sur Acturus.
Aprés réglage Avant réglage

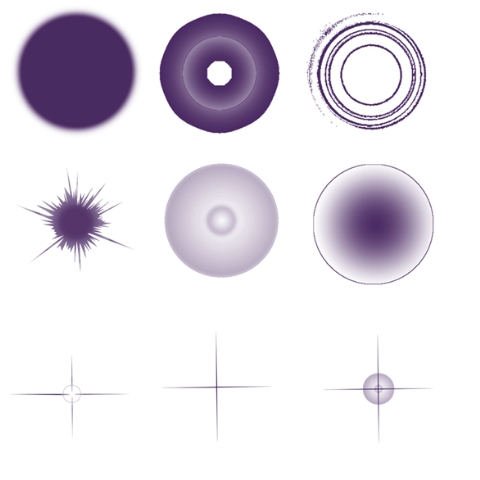

TECHNIQUE DES AIGRETTES

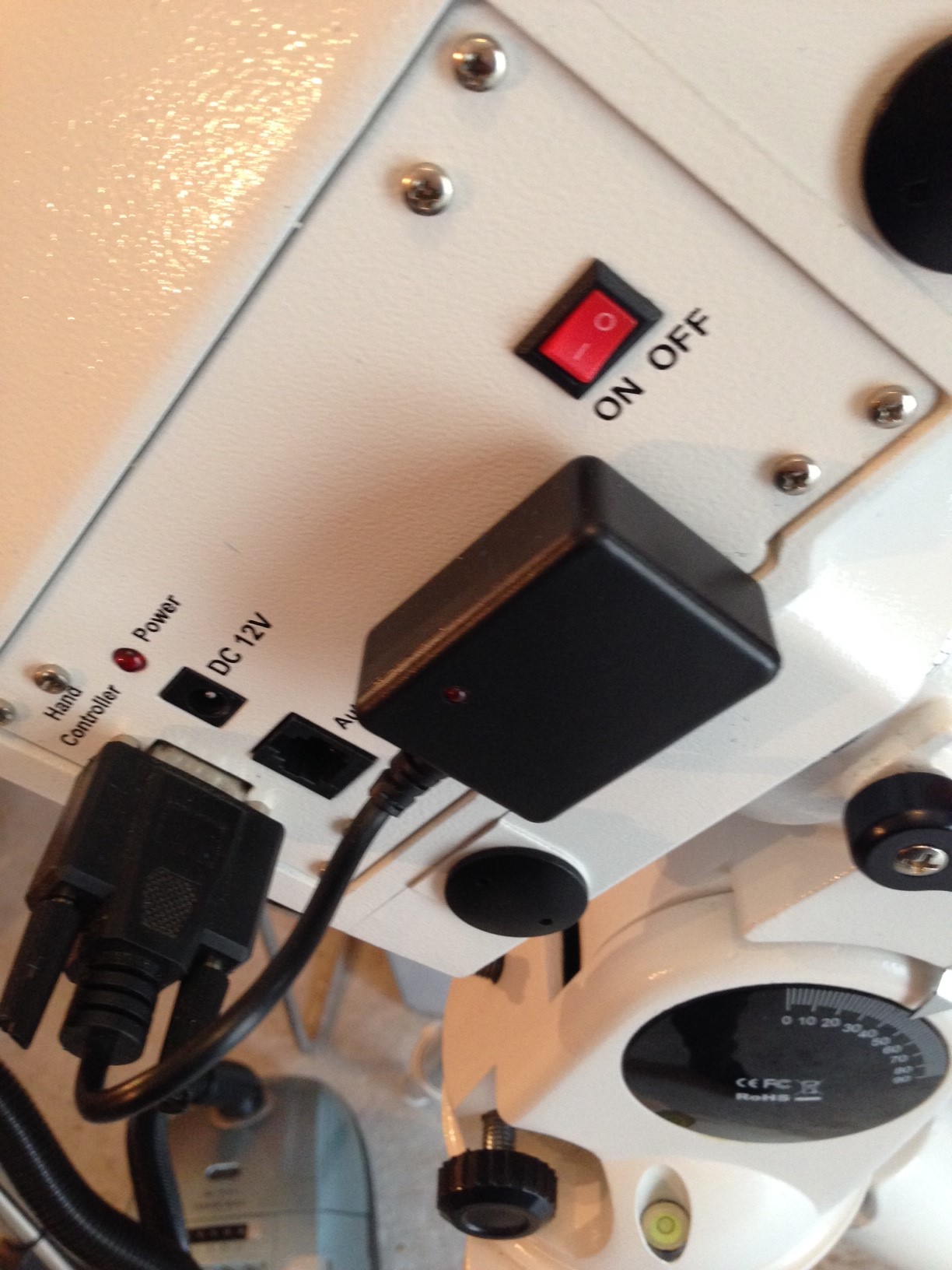

SYTEME BLUETOOTH ET MONTURE NEQ 6 PRO
L'idéal est de pouvoir piloter sa monture via le PC et le logiciel EQMODE ASCOM en utilisant Carte du ciel , quelques réglages s'imposent mais le résultat et que l'on a plus à se tordre le cou pour chercher les objets peu lumineux par exemple et la précision est incroyable ! rapidité et précision pour le cadrage des étoiles remarquables , galaxie , nébuleuse diffuse etc...
On peut trouver ce système Bluetooth chez Pierre Astro aux environ de 50€ ! pourquoi s'en priver .
......................................................................................................................................................................................................................................
Si vous disposez de photoshop vous pouvez intégrer dans la base du programme un dossier qui vous permet de modifier l'aspect esthétique d'une étoile , il suffit d'aller dans l'onglet pinceau et de rajouter ce fichier . Bon courage !

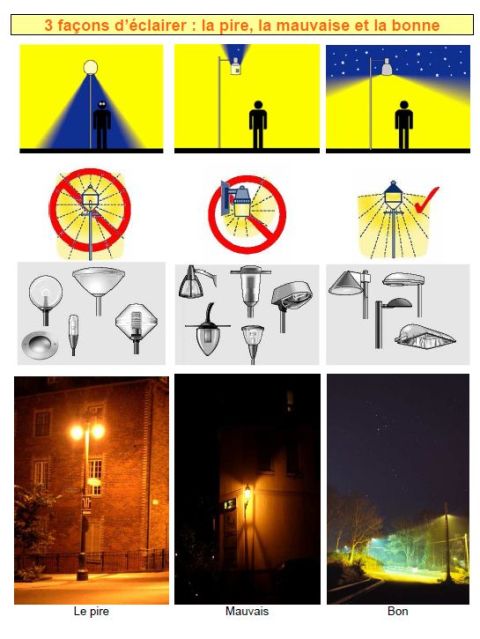

Pollution lumineuse:

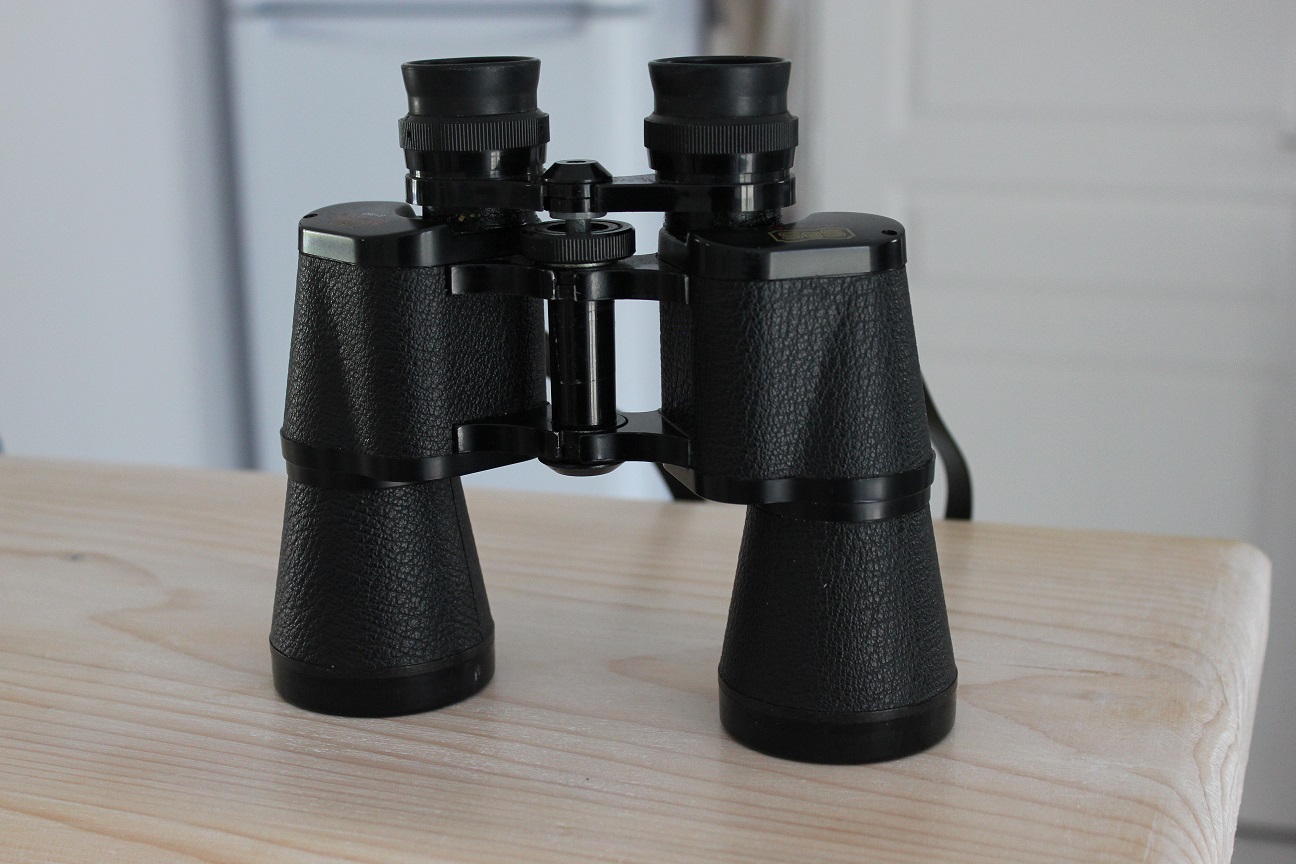

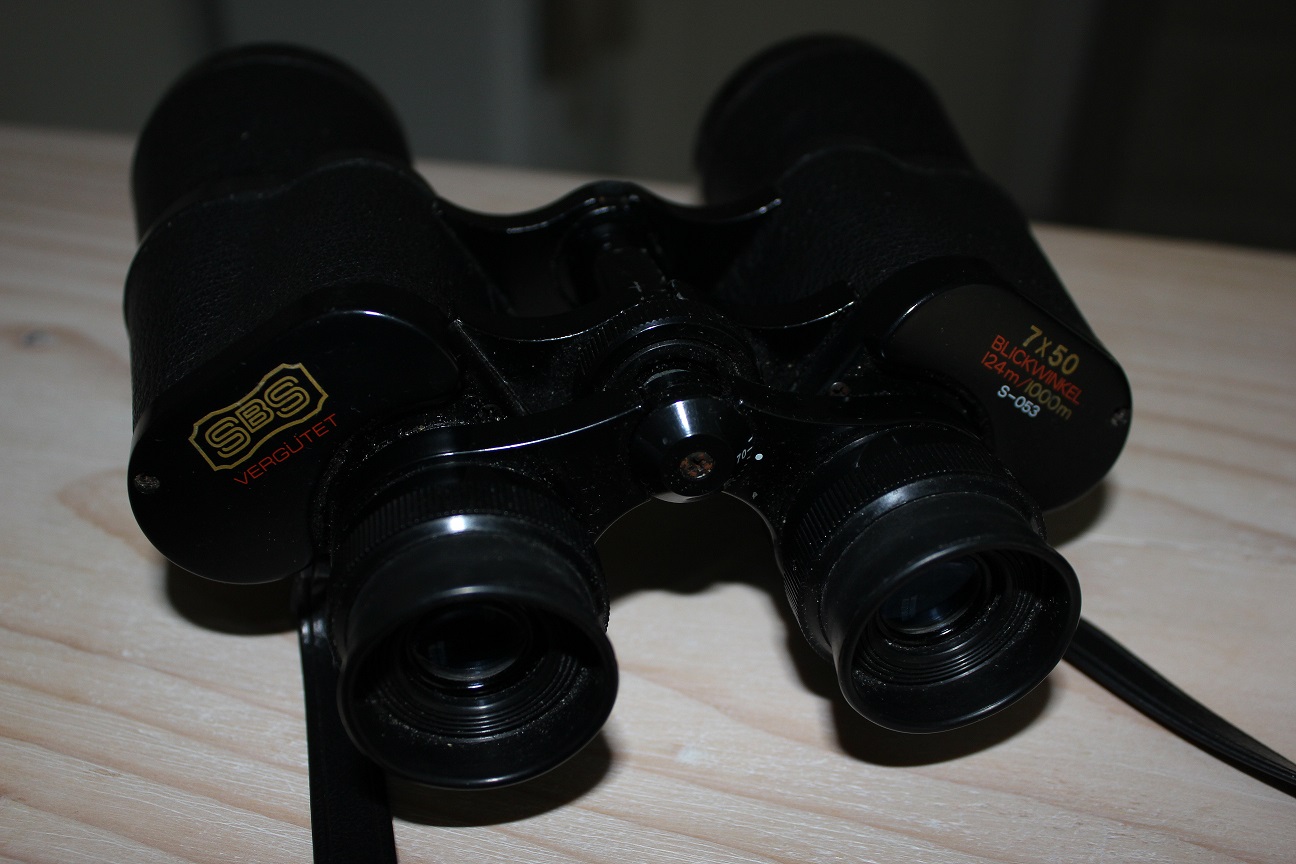

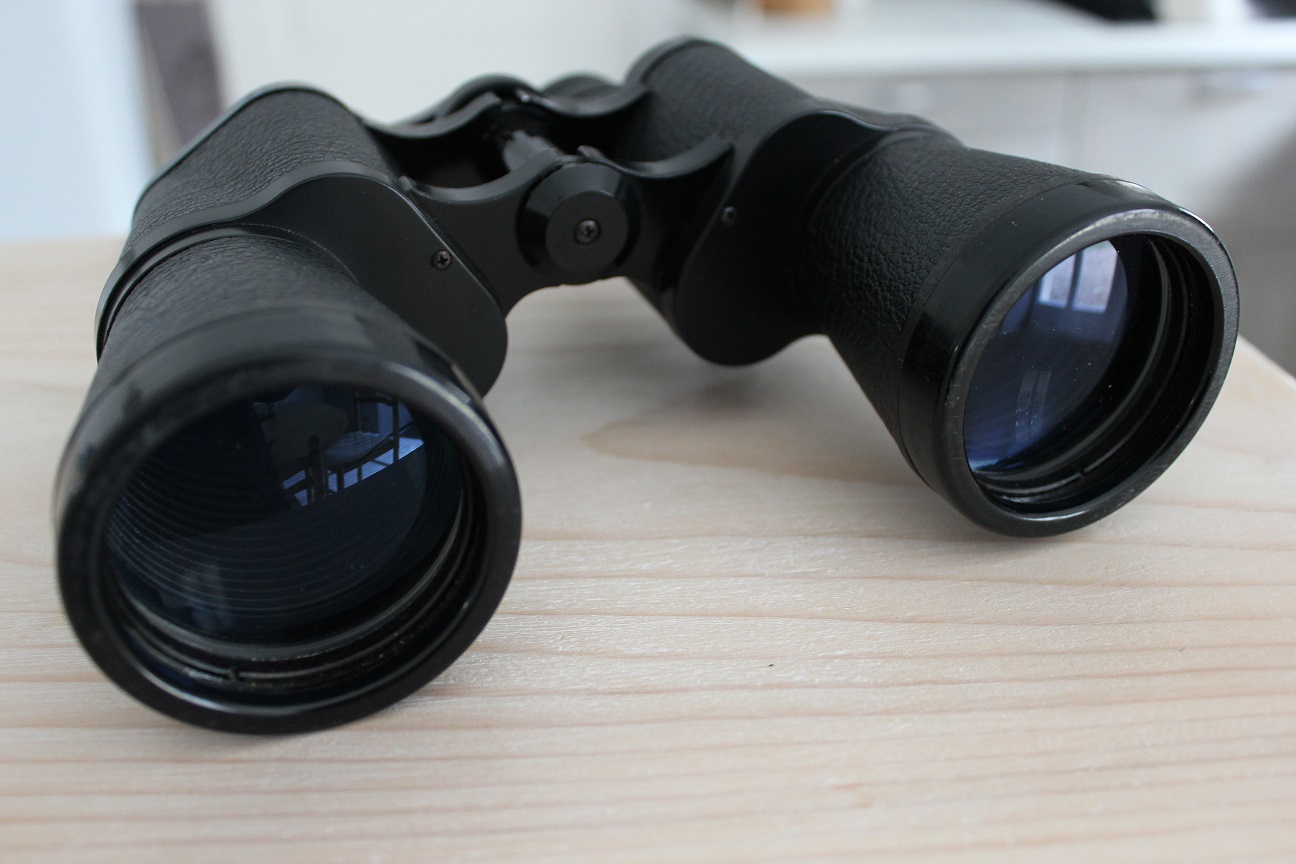

JUMELLE
Une bonne paire de jumelle genre 7x50 par exemple fait trés bien l'affaire pour découvrir la voute céleste , elle offre une vision grand champ et un bon confort visuel , peu encombrante et facile à utiliser !
Mais attention elle n'a pas pour vocation de remplacer un télescope ! à découvrir ...
BON A SAVOIR
Pour bien comprendre les bases fondamentales de l'univers, tous les phénomènes que nous observons s'expliquent par l'action de quatre grandes forces : la gravitation universelle , qui rend compte des corps et de la ronde des planètes; l'intéraction électromagnétique ; l'intéraction faible, qui explique la radio-activité; enfin l'intéraction forte qui assure la cohésion des particules dans le noyau des atomes.
Les physiciens pensent que lors des premières fractions de seconde de l'Univers, ces quatres forces étaient réunies dans une seule et unique force ! puis est venu s'ajouter le fameux Boson de Higgs (appelé aussi particule de dieux!)sans lui nous ne serions pas là !

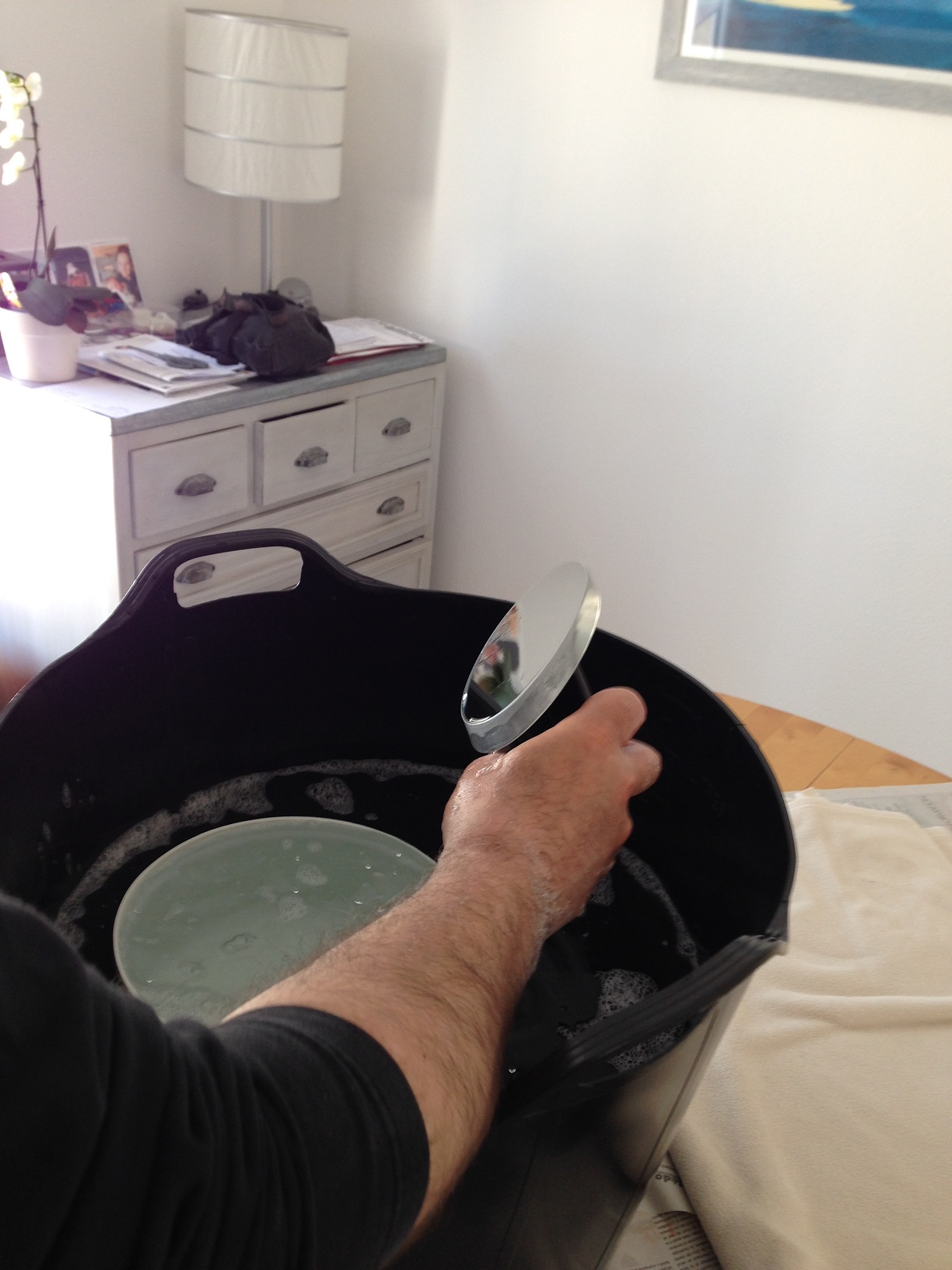

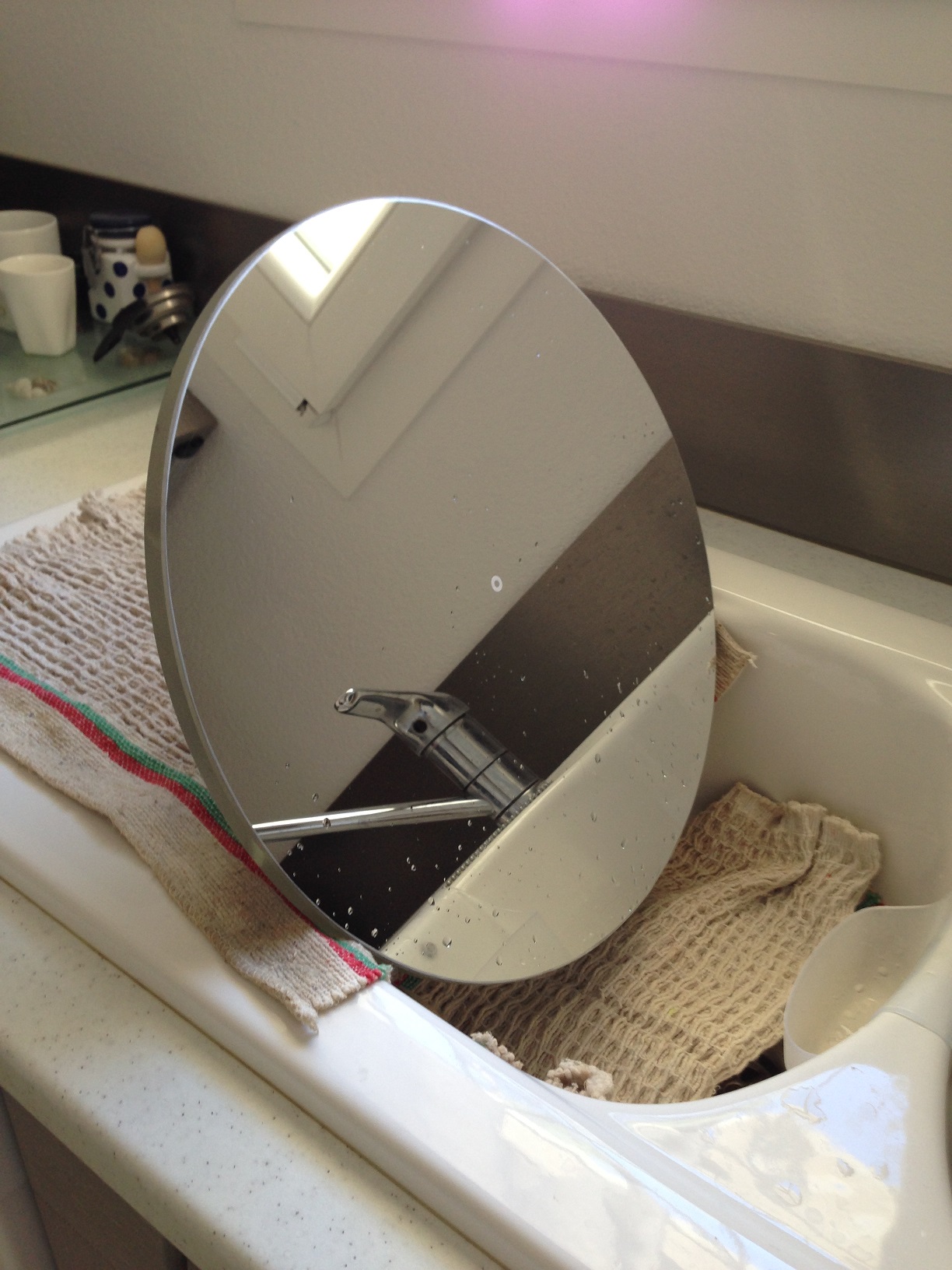

Nettoyage du miroir du Dobson SKY-WATCHER FlexTube 400/1800

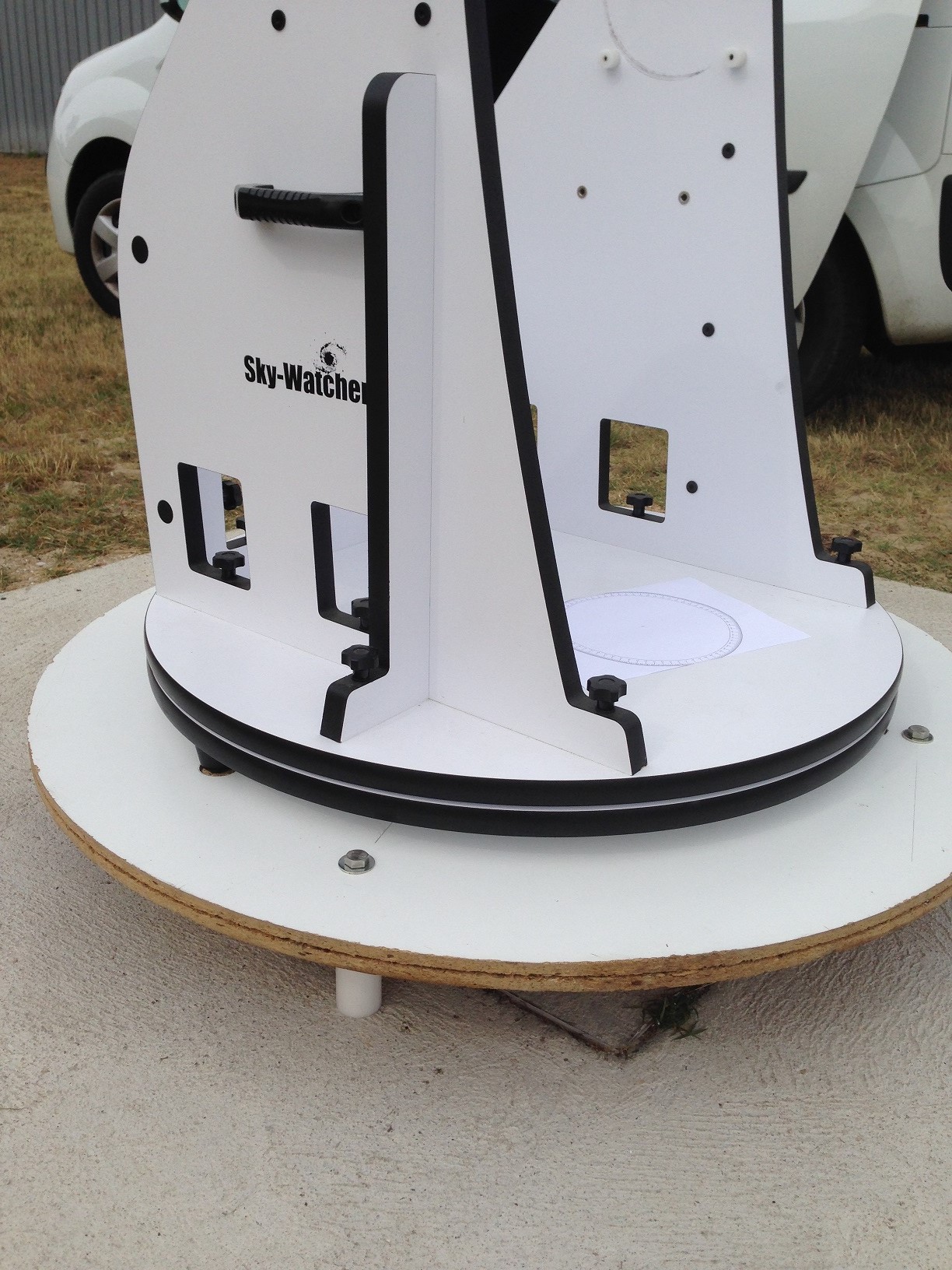

SOCLE

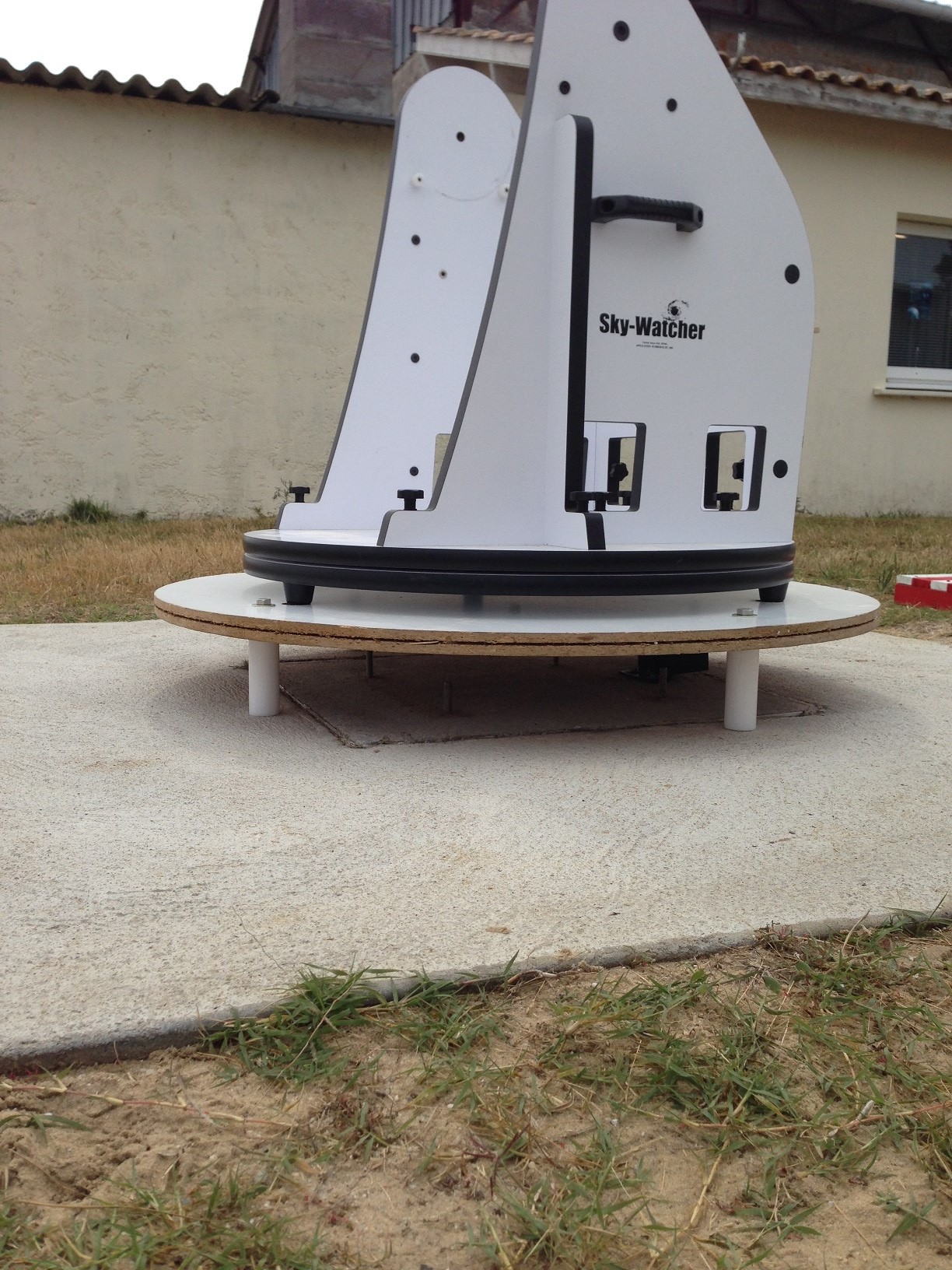

Fabrication et mise en place d'un socle qui servira à l'orientation en azimut du Dobson 400mm , ce socle sera gradué sur toute sa circonférence .

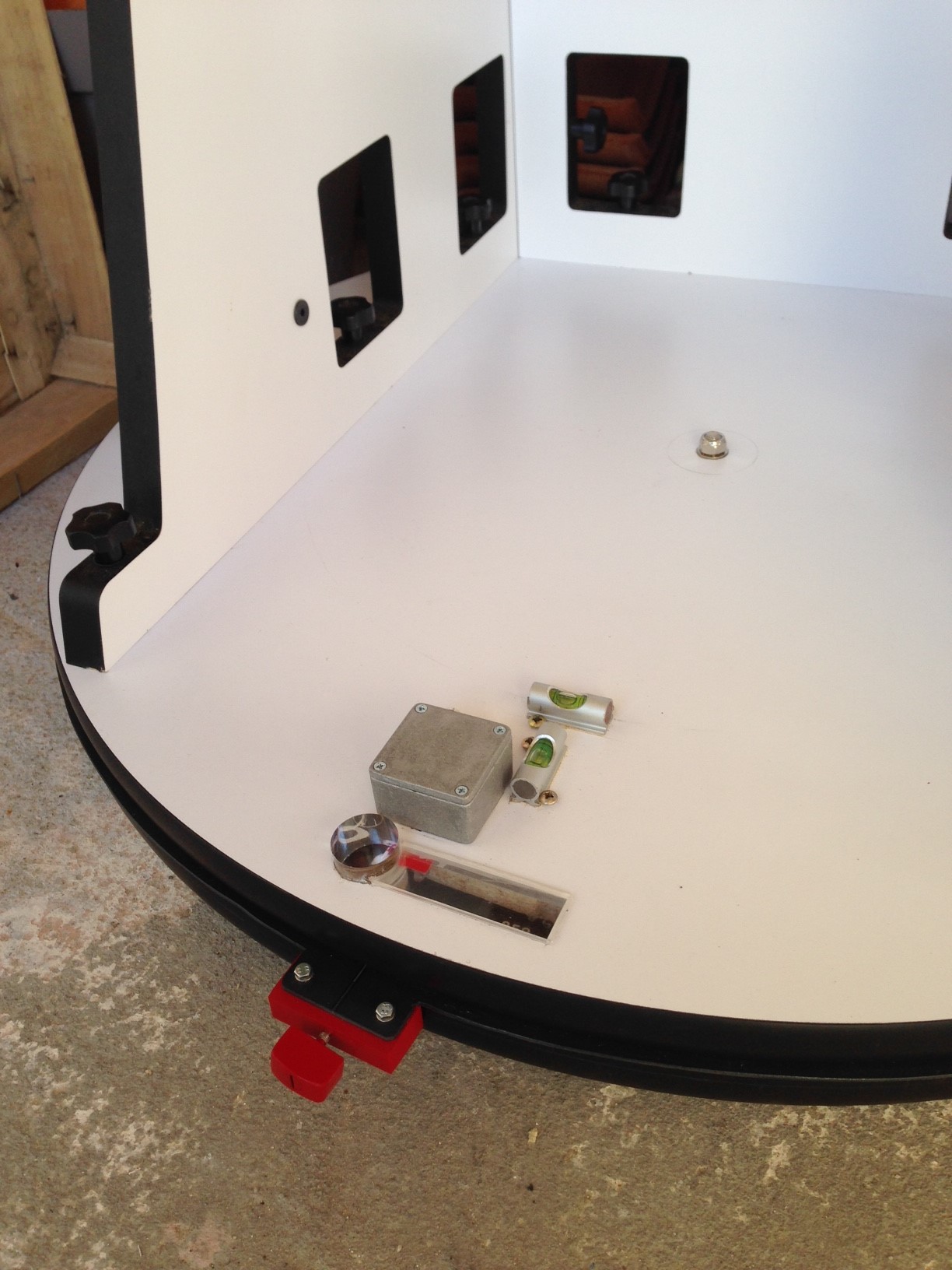

MODIFICATION ET AMELIORATION DU DOBSON 400mm
Sans motorisation et système goto équatorial, il n'est pas facile de trouver les objets du ciel profond , nous avons donc décidé d'améliorer la procédure de pointage.

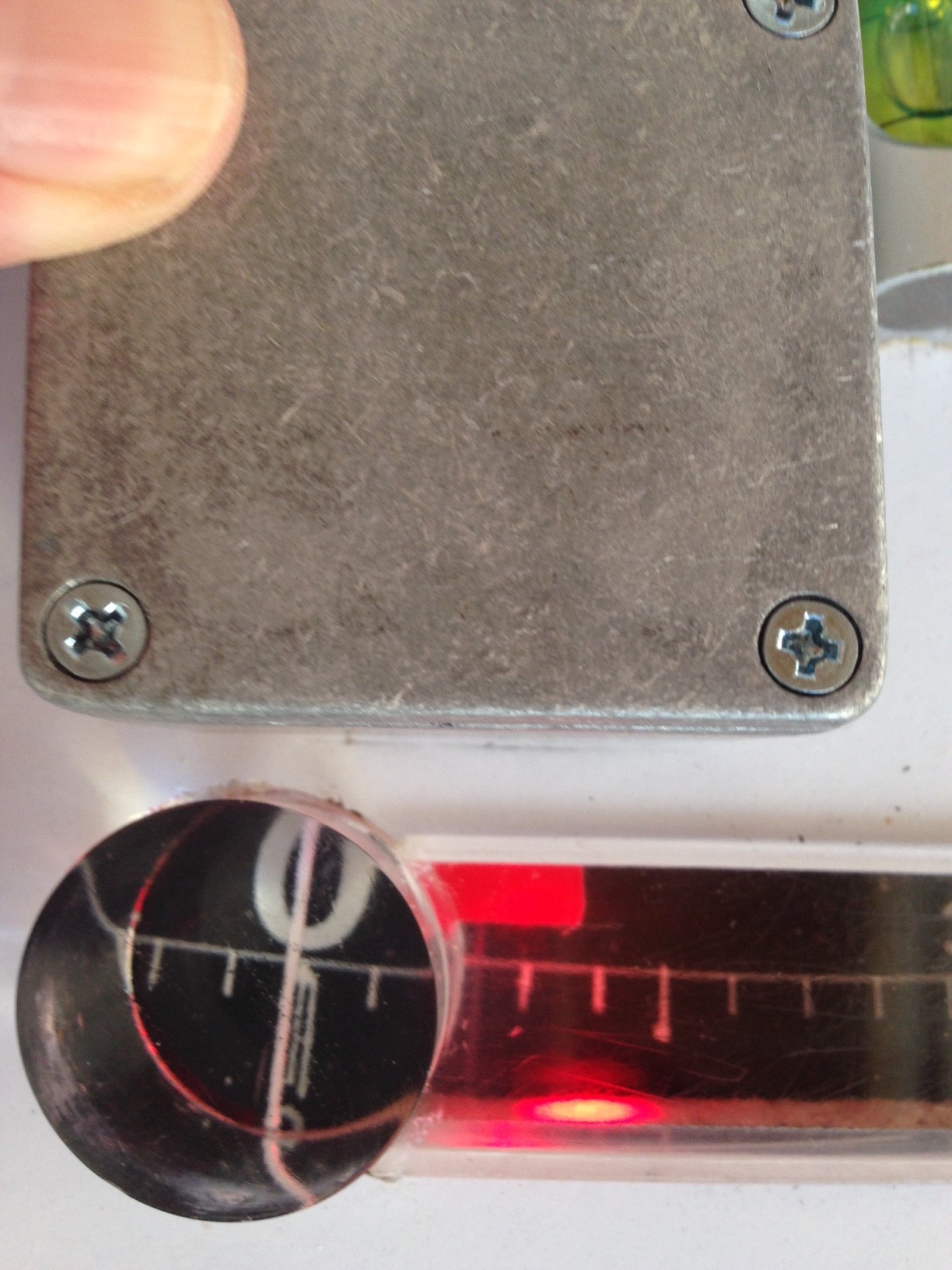

=> Aprés avoir démonté une partie du plateau, nous avons inséré un disque transparent épaisseur 3mm environ sur lequel a été positionné une graduation couleur blanche sur fond noir.
=>Puis un découpage du plateau mobile afin d'y insérer une fenêtre permettant de voir les graduations, une loupe permet de grossir les chiffres ainsi qu'une petite lede rouge pour mieux voir les N° de nuit, on peut également remarquer deux petits niveaux sur le côté .
Merci Dominique et Jean-Pierre pour cette superbe réalisation !
*****************************************************************************************************************************************************

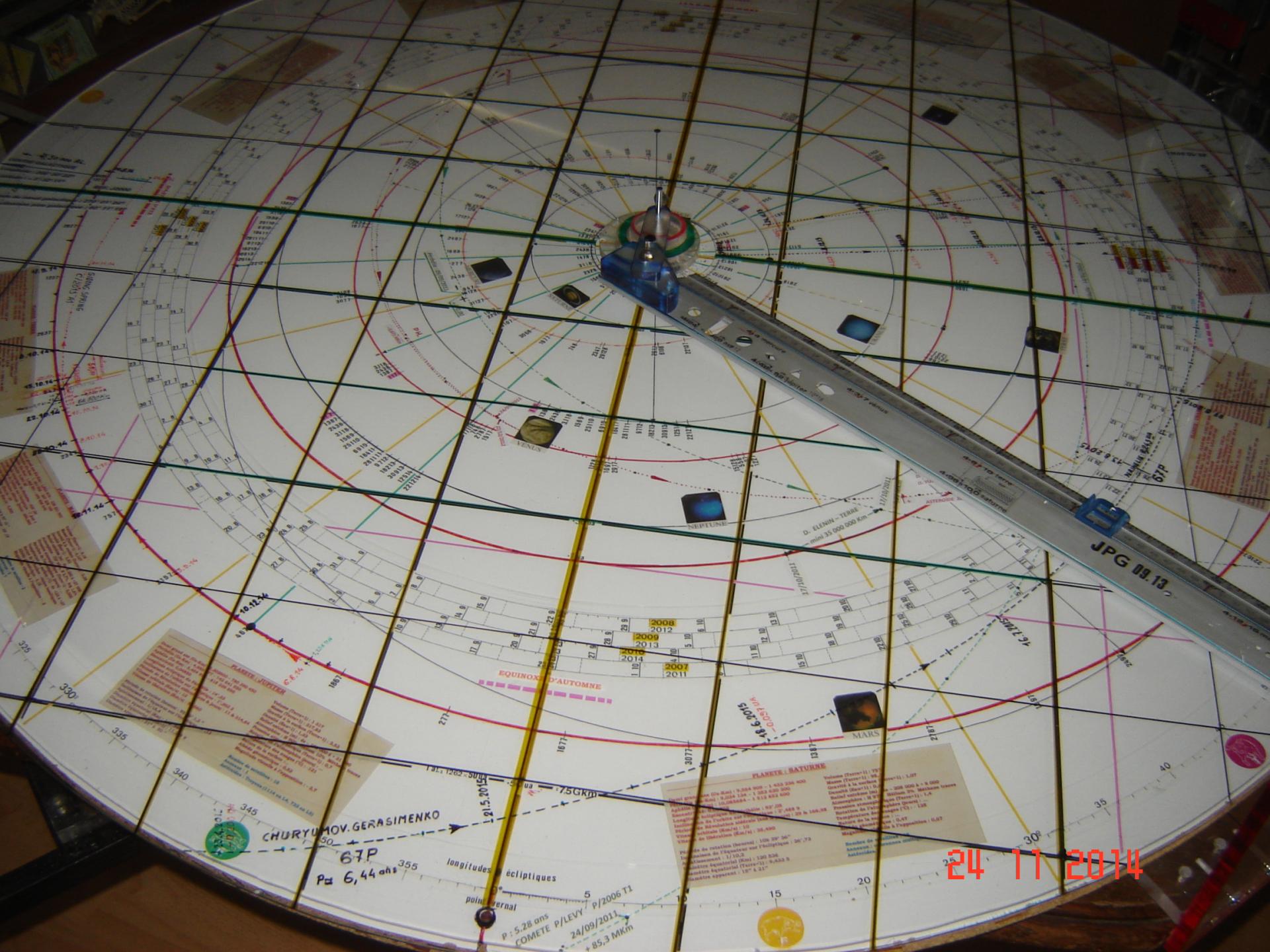

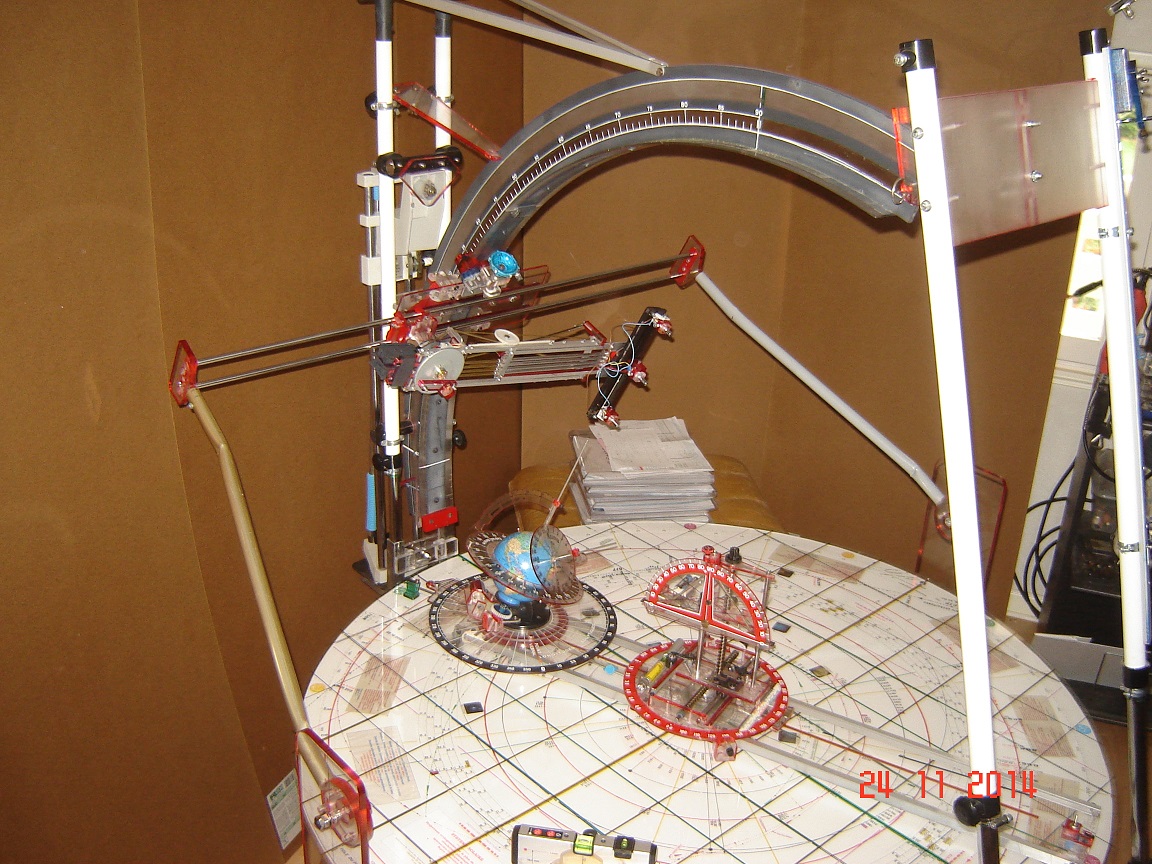

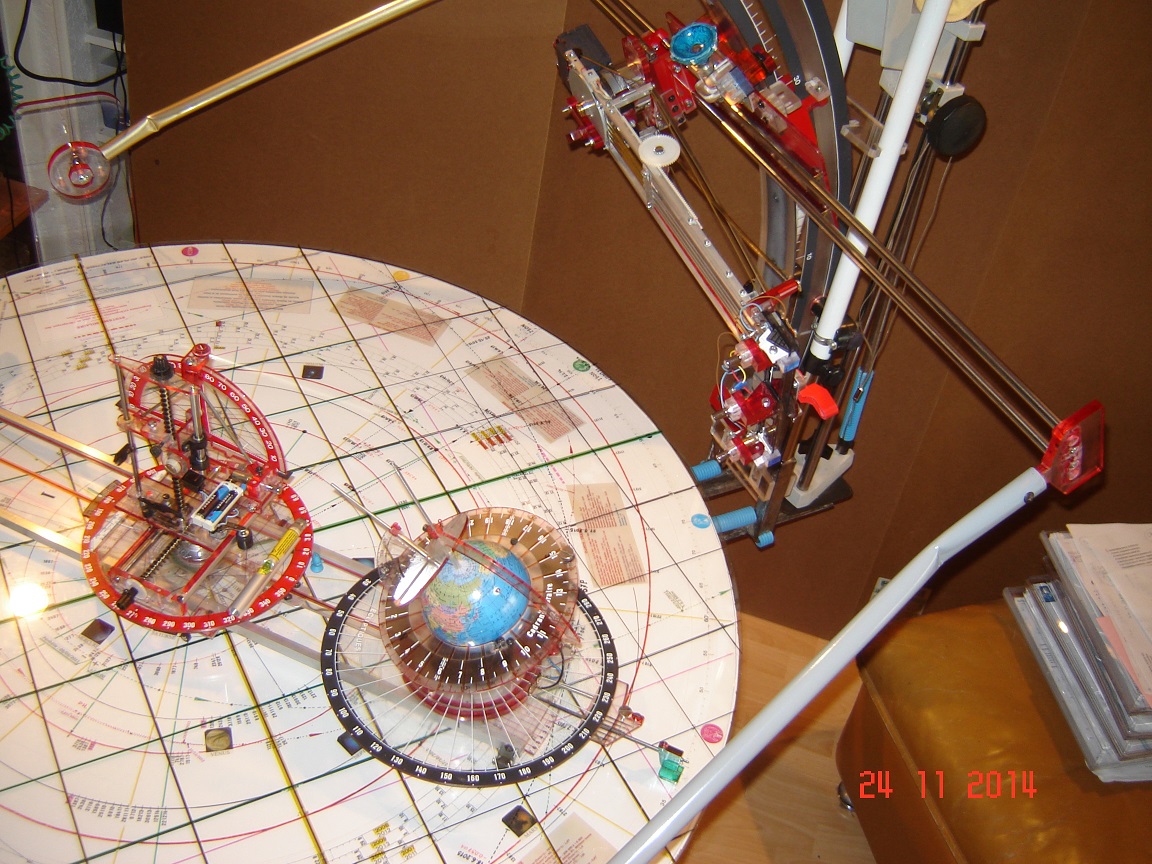

Le COSMOGRAPHE par Jean-Pierre
Le cosmographe Modèle JPG1114.
C’est un appareil d’astronomie en 3D réelles réduites (non virtuelles) de base graphique qui illustre le concept « Espace /Temps » pour en favoriser aisément l’assimilation et l’exploitation. Il se situe en intermédiaire entre les rayonnements captés par les divers appareils d’observations sur le terrain et l’espace (Télescopes, spectroscopes, interféromètres, satellites etc.) et les calculs de position des corps du système solaire et de l’univers (les éphémérides) qui en découlent, utilisant les seconds pour repositionner les premiers.
L’aspect statique de l’ « Espace » est mis en évidence par la figuration des différents systèmes de coordonnées indispensables à la construction des trajectoires des corps célestes (planètes, astéroïdes, comètes) et l’aspect dynamique du « Temps » par la synchronisation d’un calendrier graphique solaire perpétuel. La position d’un objet céleste, dans la mesure où il aura été repéré puis identifié numériquement sous forme d’éphémérides pourra donc être visualisé aussi bien dans le passé, le présent et le non moindre futur grâce aux intégrations numériques établies par l’I.M.C.C.E.*
Cette lecture est assistée par une mécanisation appropriée de l’appareil complétée par des rayons laser illustrant la marche des rayons lumineux issus des corps étudiés. L’intérêt de cet appareil n’est pas seulement pédagogique, car il est suffisamment élaboré pour anticiper avec une précision spatiale et temporelle satisfaisante, les possibilités et campagnes d’observation de phénomènes astronomiques annoncés, pour les aborder avec rationalité, hors des élucubrations pseudo métaphysiques qu’elles suscitent généralement.
JP GUYOT
* Institut de Mécanique Céleste et de Calcul des Ephémérides .Observatoire de Paris 77 Rue Denfert-Rochereau 75014 PARIS, www. imcce.fr
Pour tous renseignements sur ce sujet contactez l’association par mail ou tel
*************************************************************************************************************************************************

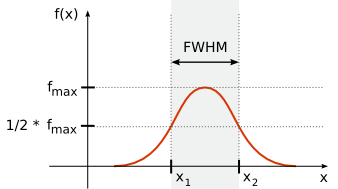

FWHM : Qu'est ce que ça veut bien dire ??
La FWHM utilisée en astronomie signifie Full Width at Half Maximum ou en français largeur d’une étoile à mi hauteur.
Cette valeur peut se calculer pour chaque étoile au moyen de logiciels et permet d’optimiser la Mise Au Point -MAP- pour la prise de photo.
Au delà de ces aspects un peu techniques, cette fonction est d’une réelle grande utilité pour affiner la MAP.
Des systèmes d’aide à la MAP ou d’autofocus s’appuient sur cette valeur de FWHM : l’objectif est de minimiser cette valeur.
Pour ma part, cette valeur est complémentaire à la surveillance classique de l’étoile.
Le terme « FWHM » , pas très poétique, a pour but d’obtenir le meilleur cliché possible selon les conditions atmosphériques
BS
*******************************************************************************************************************************************************************
1. COMMENT DEBUTER EN ASTRONOMIE
Se documenter, se renseigner avant
L’astronomie est un passe temps très éducatif. Cette passion vient de notre curiosité, et quoi de plus mystérieux que ce qui nous entourent là-haut
Assistez aux réunions d'un club d’astronomie, allez régulièrement sur les forums et assister à des conférences.
Achetez, Ciel et Espace ( plus technique ) et Astronomie Magazine ( plus pour les débutants ). Faites vous des petits résumé sur ce qui vous intéressent.
Apprendre le vocabulaire de base.
Apprendre le ciel à l’œil nu
Quoi de plus beau que de se promener en été sous un ciel noir, de se laisser aller à se coucher dans l'herbe et de contempler la voie lactée .
Arpentez le ciel à la recherche des constellations, puis des étoiles les plus brillantes. Si vous êtes désireux d'en savoir plus, nombreux sont les livres qui vous apprendrons la mythologie des constellations.
Apprenez les constellations visibles à tel moment de l'année !
Et puis, un jour, on se sent tout fier, de dire à ses amis, ça c'est Cassiopée, ça c’est la Lyre ou bien le triangle d’été !
**************************************************************************************************************************************************************
LES OBJETS MESSIER à découvrir en ouvrant ce fichier
Messier (3.2 Mo)
**************************************************************************************************************************************************************

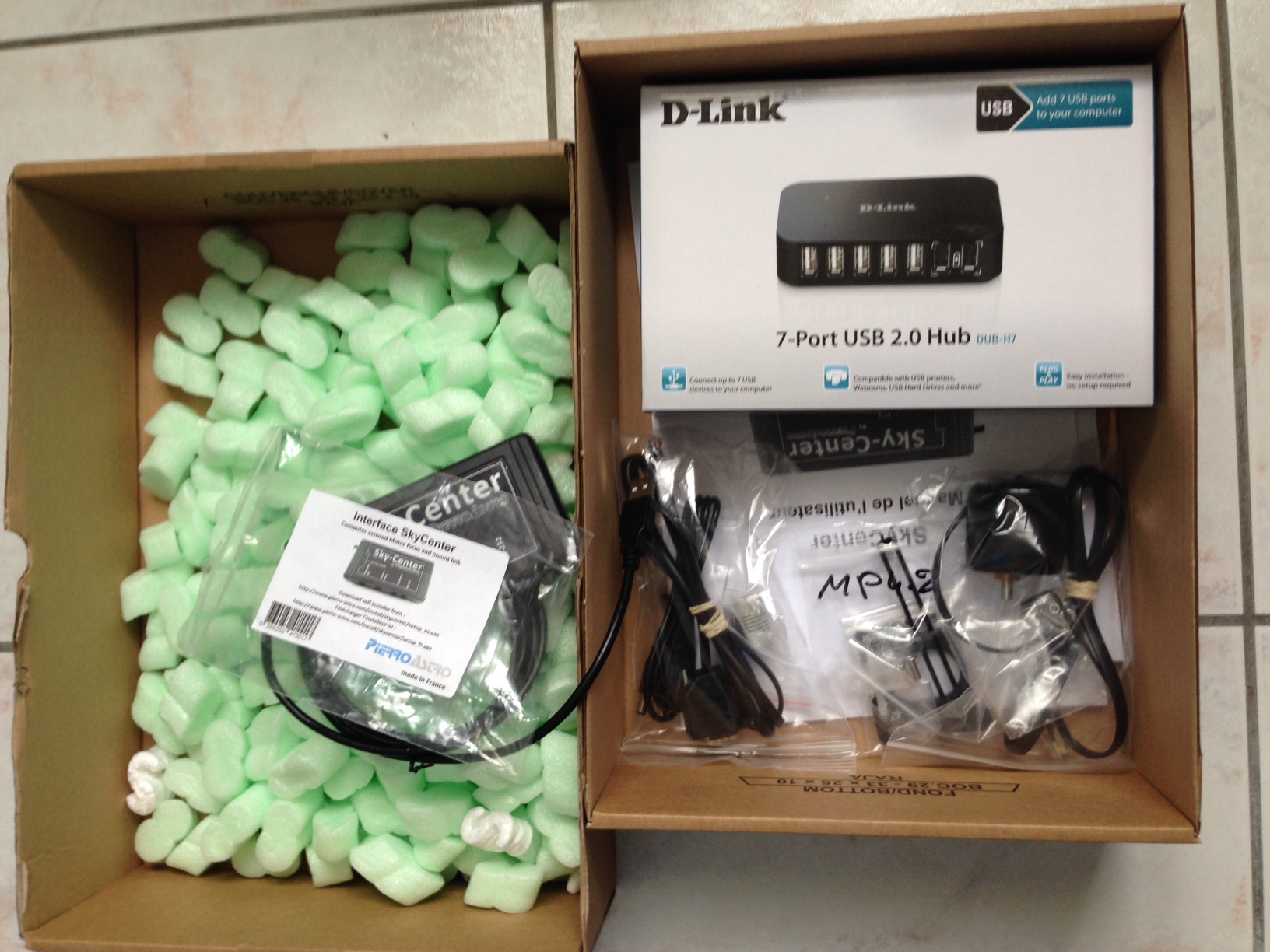

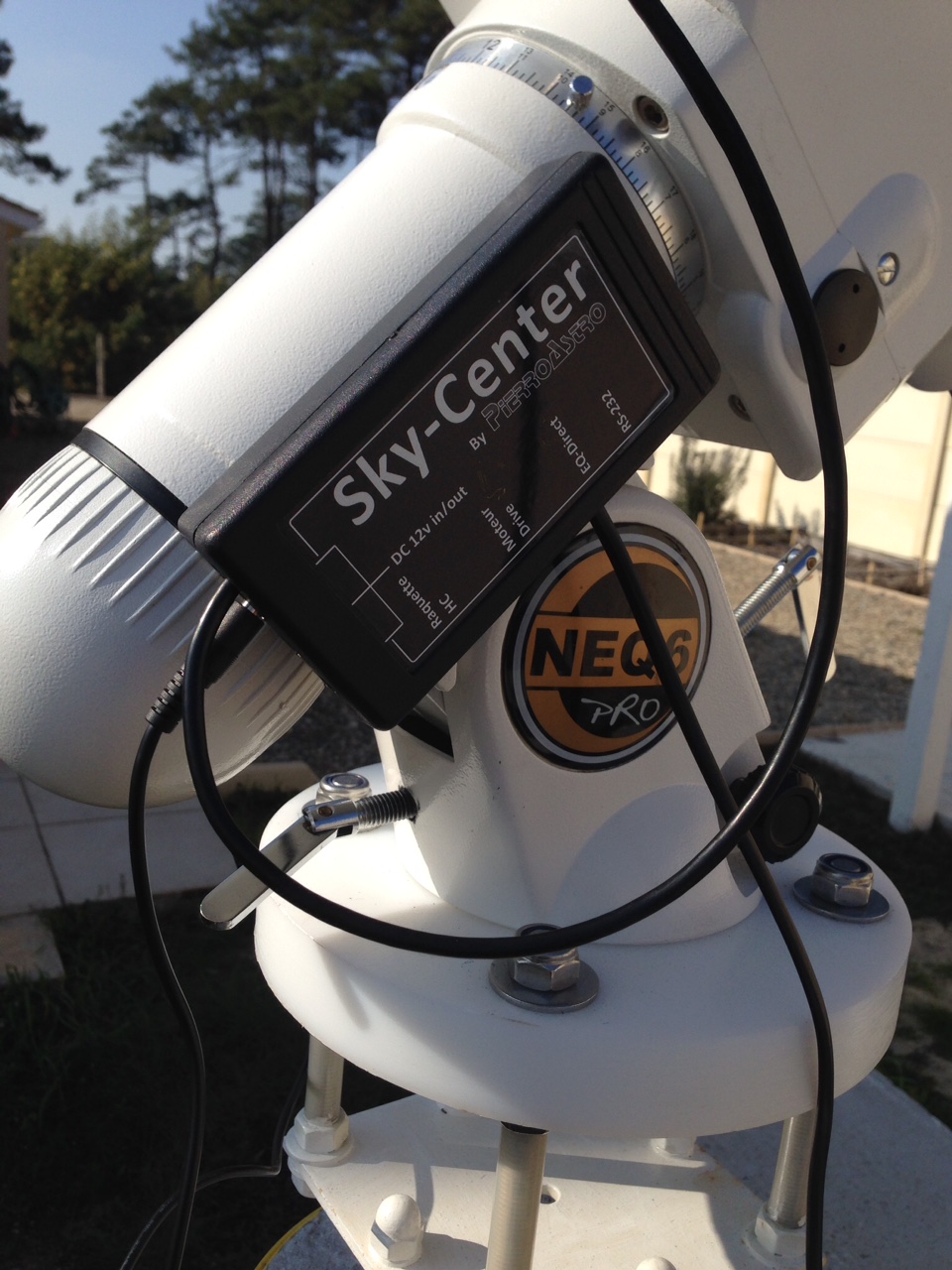

Sky-Center de chez Pierro astro
L'interface SkyCenter est une toute nouvelle interface pour les astronomes amateurs. Elle est conçue et réalisée en France avec des composants de qualité et propose non seulement une grande variété de fonctionalités mais également une grande facilité d'utilisation. L'ensemble est fourni avec pilotes ASCOM et logiciel de mise au point. La partie communication (port COM RS232 ou EQMOD) permet de relier et de commander à distance la quasi-totalité des montures du marché. Les prises d'alimentation sont une aide précieuse pour brancher d'autres appareils 12V et alimenter le tout ensemble

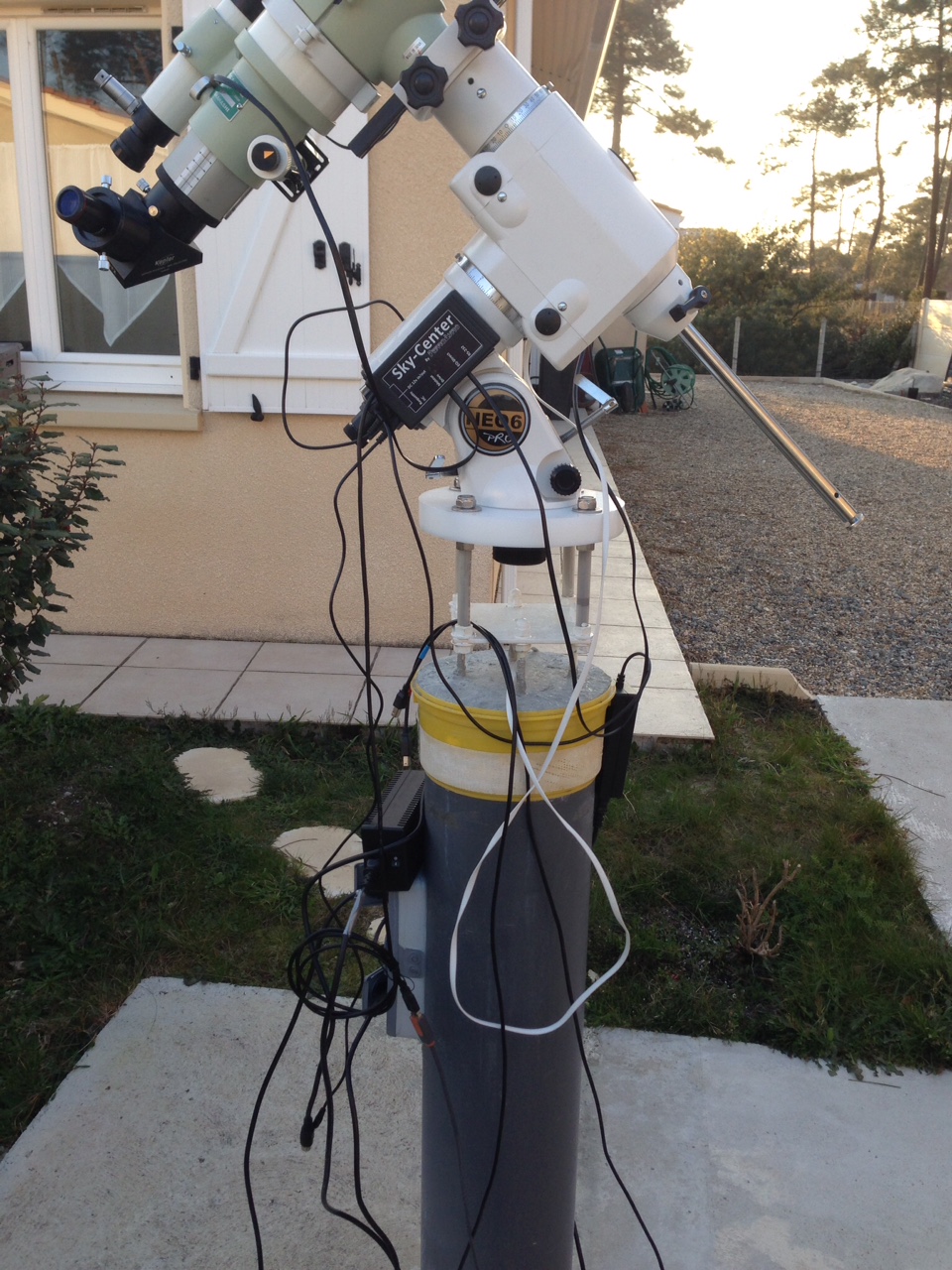

Utilisation avec ma monture NEQ6
J’utilise l’interface Sky Center avec Windows 10 sans problème et l’EQ6, l’installation avec les drivers de pierroAstro se fait rapidement pas de soucis particulier .
Jusqu’à présent toutes les connections se font correctement ( caméra de guidage, FocusMax et moteur de mise au point ) .
J’ai simplement collé une bande velcro sous l’interface pour fixer l’ensemble sur la monture, je peux ainsi alimenter la caméra de guidage, ma monture et le moteur pas à pas pour la MAP.
**********************************************************************************************************************************************************

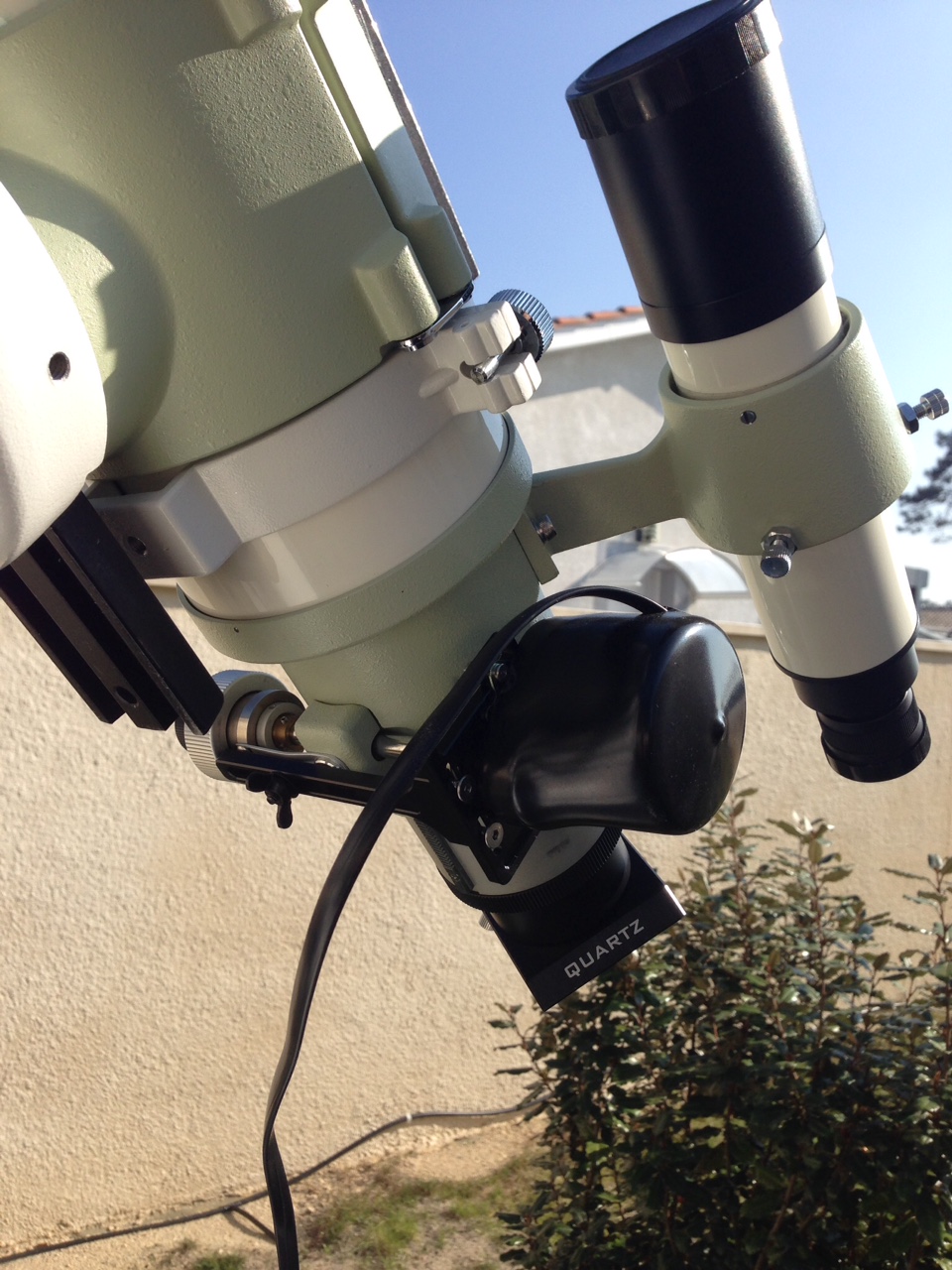

Moteurs de mise au point Pierro Astro
Moteur forte charge
J’ai choisi ce moteur plus puissant par rapport à l’autre modèle car je dois remonter ma caméra CCD SBIG ST 2000 qui a un poids relativement important cela évite le patinage sur l’axe .
Eléments de fixations moteur et axe oculaire
****************************************************************************************************************************************************
Eté 2016 mise en place d’un local technique chez Bruno !
Local technique de bruno réalisé avec Dominique vice président du club que je remercie au passage pour son aide précieuse !
Poste de contrôle situé à 4m du local !

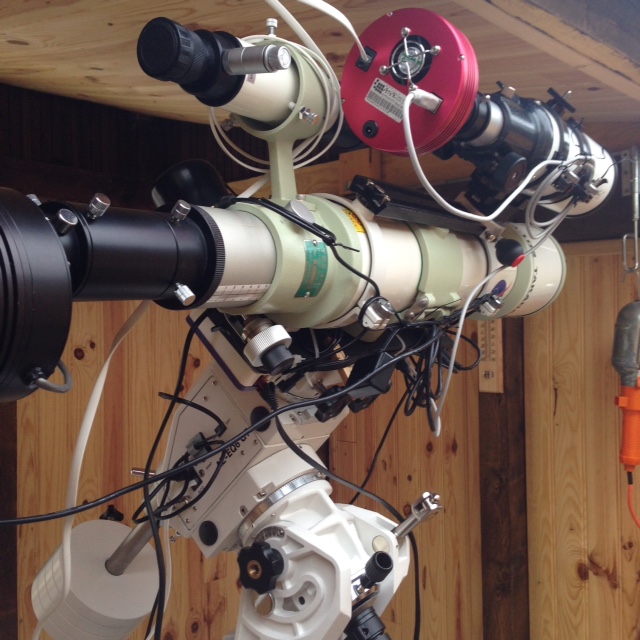

Monture et accessoires
La monture est une AZ-EQ6 de chez Pierro Astro montée sur un socle en béton dans lequel passe l’alimentation électrique, trois prises faites pour l’extérieure bien isolées. Trouvant insuffisant ce montage j’ai remis une autre ligne pour l’alimentation caméra et PC éventuel.
Au sol j’ai mis une peinture résine, en trois couches pour isoler le béton et la poussière .
Pour la photo j’évite de venir trop souvent autour de la monture celle ci n’étant pas isolée par d’éventuelles vibrations, mais au final ce n’est pas impactant .
Le support en téflon a été réalisé par Dominique !

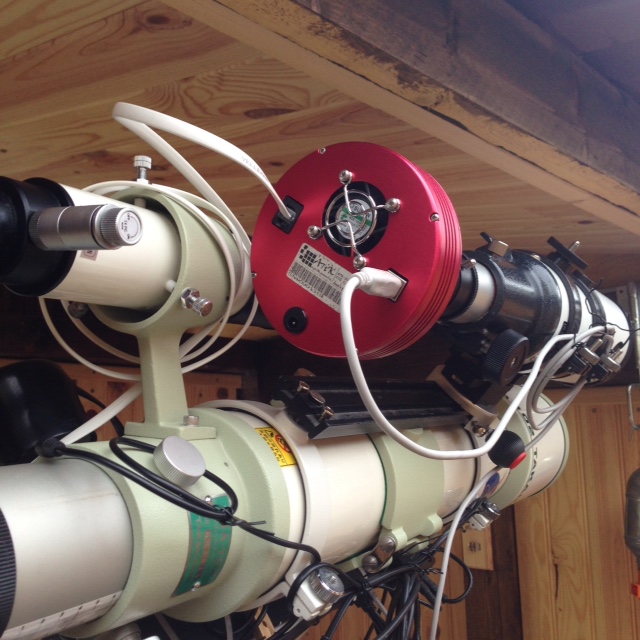

J'utilise pour la photo du ciel profond la caméra SBIG ST 2000 XM qui n'est plus à présenter et qui me donne entièrement satisfaction, une Atic 314 L monochrome pour le guidage ave PHD Guiding V2 .
Le tout monté sur une Takahaschi TS 102 et un petite lunette 80mm de marque Képler.
La connectique !
*****************************************************************************************************************************

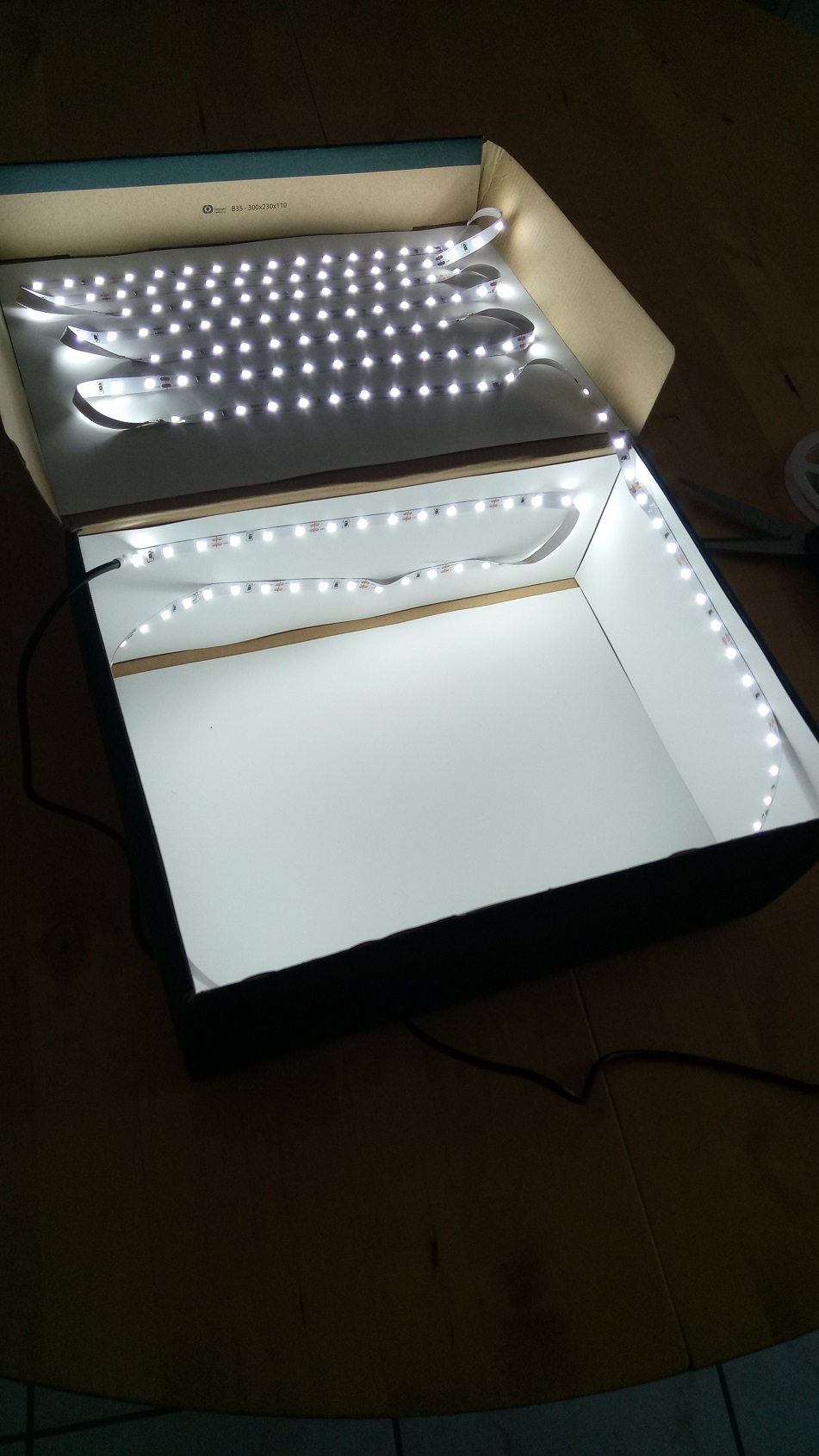

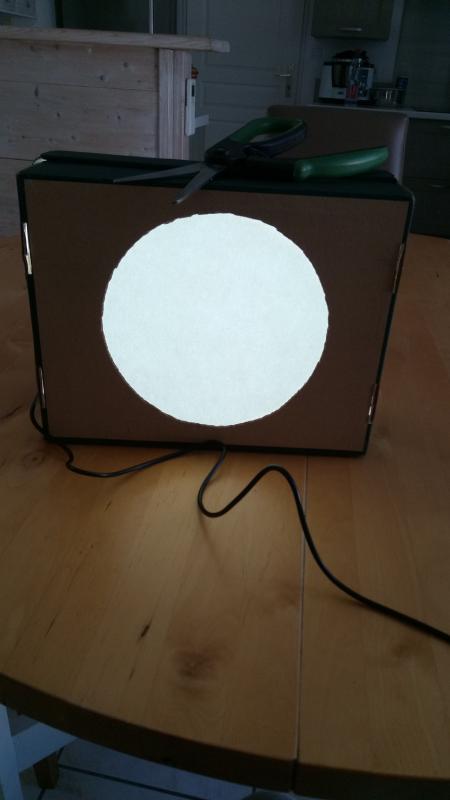

Fabrication d'une boite à flats
Vu le prix des boites à flats sur le marché, je me suis dit finalement c'est l’occasion de se dépasser et d’en faire une perso.
J’ai trouvé une boite à chaussure qui ne servait plus, carton assez rigide et ensuite avec du papier à dessin un peu de colle j’ai démarré ma boite à flats.
Pour la lumière j’ai commandé chez Amazon une bande autocollante de LED 5M 12V 6000K pour 15,99€, la lumière est réglable très intéressant pour déterminer l’ADU.
Voilà une petite journée de travail et le tour est joué.
